Android Canvas API详解之剪切方法合集

本节引言：

本节继续带来Android绘图系列详解之Canvas API详解(Part 2)，今天要讲解的是Canvas 中的ClipXxx方法族！我们可以看到文档中给我们提供的Clip方法有三种类型： clipPath( )，clipRect( )，clipRegion( )；

通过Path，Rect，Region的不同组合，几乎可以支持任意形状的裁剪区域！

Path：可以是开放或闭合的曲线，线构成的复杂的集合图形

Rect：矩形区域

Region：可以理解为区域组合，比如可以将两个区域相加，相减，并，疑惑等！

Region.Op定义了Region支持的区域间运算种类！等下我们会讲到， 另外要说一点，我们平时理解的剪切可能是对已经存在的图形进行Clip，但是Android中对 Canvas进行Clip，是要在画图前进行的，如果画图后再对Canvas进行Clip的话将不会影响 到已经画好的图形，记住Clip是针对Canvas而非图形！ 嗯，不BB，直接开始本节内容！

官方API文档：Canvas

1.Region.Op组合方式详解

其实难点无非这个，Region代表着区域，表示的是Canvas图层上的某一块封闭区域！ 当然，有时间你可以自己慢慢去扣这个类，而我们一般关注的只是他的一个枚举值：Op

参数介绍如下：

rect：Rect对象，用于定义裁剪区的范围，Rect和RectF功能类似，精度和提供的方法不同而已

left：矩形裁剪区的左边位置

top：矩形裁剪区的上边位置

right：矩形裁剪区的右边位置

bottom：矩形裁剪区的下边位置

op：裁剪区域的组合方式

上述四个值可以是浮点型或者整型

使用示例：

mPaint = new Paint();
mPaint.setAntiAlias(true);
mPaint.setColor(Color.BLACK);
mPaint.setTextSize(60);

canvas.translate(300,300);
canvas.clipRect(100, 100, 300, 300);                //设置显示范围
canvas.drawColor(Color.WHITE);                      //白色背景
canvas.drawText("双11，继续吃我的狗粮...", 150, 300, mPaint); //绘制字符串

运行结果：

从上面的例子，不知道你发现了没？ clipRect会受Canvas变换的影响，白色区域是不花的区域，所以clipRect裁剪的是画布， 而我们的绘制是在这个裁剪后的画布上进行的！超过该区域的不显示！

4.clipPath方法详解：

相比起clipRect，clipPath就只有两个重载方法，使用方法非常简单，自己绘制一个Paht然后 传入即可！

使用示例：

这里复用我们以前在ImageView那里写的圆形ImageView的例子~

实现代码：

自定义ImageView：RoundImageView.java

/**
 * Created by coder-pig on 2015/7/18 0018.
 */
public class RoundImageView extends ImageView
{

    private Bitmap mBitmap;
    private Rect mRect = new Rect();
    private PaintFlagsDrawFilter pdf = new PaintFlagsDrawFilter(0, Paint.ANTI_ALIAS_FLAG);
    private Paint mPaint = new Paint();
    private Path mPath=new Path();
    public RoundImageView(Context context, AttributeSet attrs)
	{
        super(context, attrs);
        init();
    }

    //传入一个Bitmap对象
    public void setBitmap(Bitmap bitmap)
	{
        this.mBitmap = bitmap;
    }

    private void init()
	{
        mPaint.setStyle(Paint.Style.STROKE);
        mPaint.setFlags(Paint.ANTI_ALIAS_FLAG);
        mPaint.setAntiAlias(true);// 抗锯尺
    }

    @Override
    protected void onDraw(Canvas canvas)
	{
        super.onDraw(canvas);
        if(mBitmap == null)
        {
            return;
        }
        mRect.set(0,0,getWidth(),getHeight());
        canvas.save();
        canvas.setDrawFilter(pdf);
        mPath.addCircle(getWidth() / 2, getWidth() / 2, getHeight() / 2, Path.Direction.CCW);
        canvas.clipPath(mPath, Region.Op.REPLACE);
        canvas.drawBitmap(mBitmap, null, mRect, mPaint);
        canvas.restore();
    }
}

布局代码：activity_main.xml:

<com.jay.demo.imageviewdemo.RoundImageView
	android:id="@+id/img_round"
	android:layout_width="200dp"
	android:layout_height="200dp"
	android:layout_margin="5px"/>

MainActivity.java:

public class MainActivity extends AppCompatActivity
{
    private RoundImageView img_round;

    @Override
    protected void onCreate(Bundle savedInstanceState)
	{
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        img_round = (RoundImageView) findViewById(R.id.img_round);
        Bitmap bitmap = BitmapFactory.decodeResource(getResources(),R.mipmap.meinv);
        img_round.setBitmap(bitmap);
    }
}

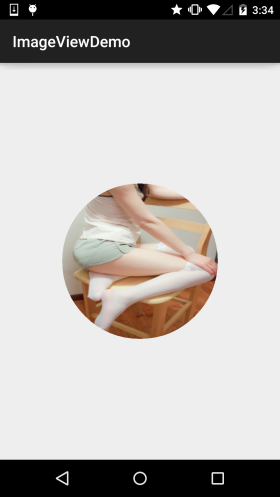

运行效果图：

另外使用该方法制作的圆角ImageView会有锯齿明显，即使你为Paint，Canvas设置了 抗锯齿也没用~假如你要求高的，可以使用Xfermode-PorterDuff设置图像混排来实现， 基本没锯齿，可见：Android基础入门教程——8.3.6 Paint API之—— Xfermode与PorterDuff详解(三)

5.本节示例代码下载：

CanvasDemo2.zip

链接: https://pan.baidu.com/s/1vJ9klKp1XcyVqB6ltFS3Aw

提取码: vbav

XfermodeDemo_1.zip

链接: https://pan.baidu.com/s/1ZDkH_zVpdLrBRTUTTcj4IQ 提取码: uajp

本节小结：

好的，本节给大家讲解了下Canvas中剪切有个的三个方法：clipPath( )，clipRect( )， clipRegion( )，难点应该是在最后一个上，六种不同的Op组合方式，其实也不难，集合 的概念而已，放在开头，消化了就好，而clipPath( )，clipRect( )则没什么难点~ 对喔，今天双11，不知道你剁手了没~
