简单的面向对象，只有单继承或多继承的情况下，内存模型很好理解，编译器实现起来也容易，C++ 的效率和 C 的效率不相上下。一旦和 virtual 关键字扯上关系，使用到虚继承或虚函数，内存模型就变得混乱起来，各种编译器的实现也不一致，让人抓狂。

这是因为 C++ 标准仅对 C++ 的实现做了框架性的概述，并没有规定细节如何实现，所以不同厂商的编译器在具体实现方案上会有所差异。

本节我们只关注虚继承时的内存模式，有关虚函数的内容将在《C++虚函数详解》一节中讲解。

对于普通继承，基类子对象始终位于派生类对象的前面（也即基类成员变量始终在派生类成员变量的前面），而且不管继承层次有多深，它相对于派生类对象顶部的偏移量是固定的。请看下面的例子：

class A
{
protected:
    int m_a1;
    int m_a2;
};

class B: public A
{
protected:
    int b1;
    int b2;
};

class C: public B
{
protected:
    int c1;
    int c2;
};

class D: public C
{
protected:
    int d1;
    int d2;
};

int main()
{
    A obj_a;
    B obj_b;
    C obj_c;
    D obj_d;

    return 0;
}

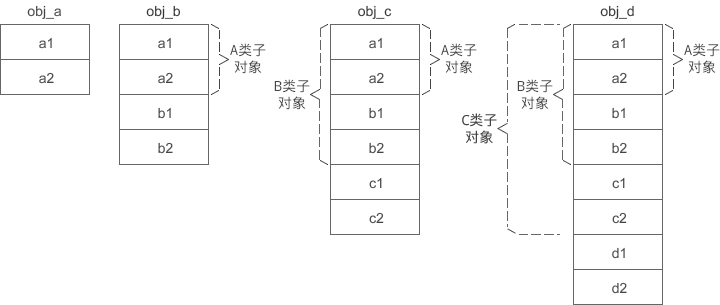

obj_a、obj_b、obj_c、obj_d 的内存模型如下所示：

A 是最顶层的基类，在派生类 B、C、D 的对象中，A 类子对象始终位于最前面，偏移量是固定的，为 0。b1、b2 是派生类 B 的新增成员变量，它们的偏移量也是固定的，分别为 8 和 12。c1、c2、d1、d2 也是同样的道理。

前面我们说过，编译器在知道对象首地址的情况下，通过计算偏移来存取成员变量。对于普通继承，基类成员变量的偏移是固定的，不会随着继承层级的增加而改变，存取起来非常方便。

而对于虚继承，恰恰和普通继承相反，大部分编译器会把基类成员变量放在派生类成员变量的后面，这样随着继承层级的增加，基类成员变量的偏移就会改变，就得通过其他方案来计算偏移量。

下面我们来一步一步地分析虚继承时的对象内存模型。

1) 修改上面的代码，使得 A 是 B 的虚基类：

class B: virtual public A

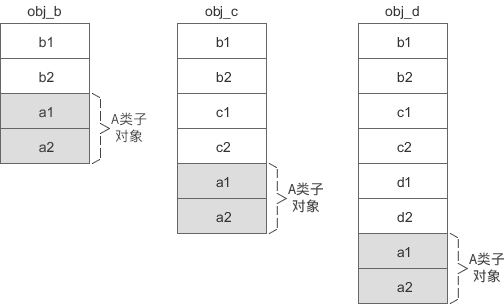

此时 obj_b、obj_c、obj_d 的内存模型就会发生变化，如下图所示：

不管是虚基类的直接派生类还是间接派生类，虚基类的子对象始终位于派生类对象的最后面。

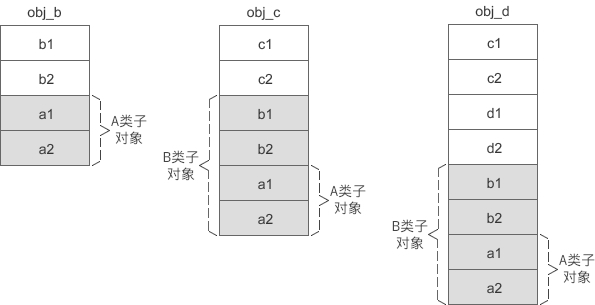

2) 再假设 A 是 B 的虚基类，B 又是 C 的虚基类，那么各个对象的内存模型如下图所示：

从上面的两张图中可以发现，虚继承时的派生类对象被分成了两部分：

1、不带阴影的一部分偏移量固定，不会随着继承层次的增加而改变，称为固定部分；

2、带有阴影的一部分是虚基类的子对象，偏移量会随着继承层次的增加而改变，称为共享部分。

当要访问对象的成员变量时，需要知道对象的首地址和变量的偏移，对象的首地址很好获得，关键是变量的偏移。对于固定部分，偏移是不变的，很好计算；而对于共享部分，偏移会随着继承层次的增加而改变，这就需要设计一种方案，在偏移不断变化的过程中准确地计算偏移。各个编译器正是在设计这一方案时出现了分歧，不同的编译器设计了不同的方案来计算共享部分的偏移。

对于虚继承，将派生类分为固定部分和共享部分，并把共享部分放在最后，几乎所有的编译器都在这一点上达成了共识。主要的分歧就是如何计算共享部分的偏移，可谓是百花齐放，没有统一标准。

cfront解决方案

早期的 cfront 编译器会在派生类对象中安插一些指针，每个指针指向一个虚基类的子对象，要存取继承来的成员变量，可以使用指针间接完成。

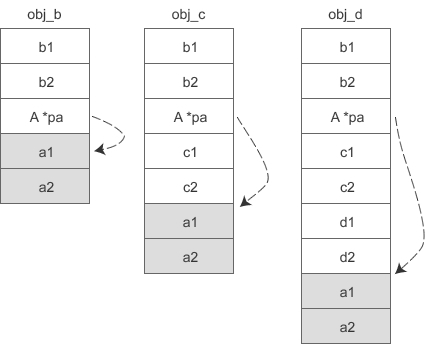

1) 如果 A 是 B 的虚基类，那么各个对象的实际内存模型如下所示：

编译器会在直接派生类的对象 obj_b 中安插一个指针，指向虚基类 A 的起始位置，并且这个指针的偏移是固定的，不会随着继承层次的增加而改变。当要访问 a1、a2 时，要先通过对象指针找到 pa，再通过 pa 找到 a1、a2，这样一来就比没有虚继承时多了一层间接。

假设 p 是obj_d 的指针，现在要访问成员变量 a2：

int member_a2 = p -> a2;

那么编译器内部会进行类似下面的转换：

A *pa = (A*)( *(int*)( (int)p + sizeof(int)*2 ) );
int member_a2 = *(int*)( (int)pa + sizeof(int) );

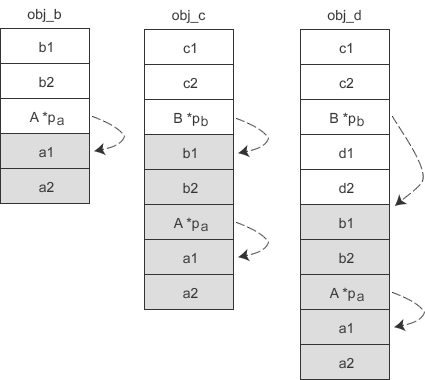

2) 如果 A 是 B 的虚基类，同时 B 也是 C 的虚基类，那么各个对象的实际内存模型如下所示：

当要访问 a1、a2 时，要先通过对象指针找到 pb，再通过 pb 找到 pa，最后才能通过 pa 找到 a1、a2，这样一来就比没有虚继承时多了两层间接。

通过上面的分析可以发现，这种方案的一个缺点就是，随着虚继承层次的增加，访问顶层基类需要的间接转换会越来越多，效率越来越低。

这种方案另外的一个缺点是：当有多个虚基类时，派生类要为每个虚基类都安插一个指针，会增加对象的体积。例如，假设 A、B、C、D 类的继承关系为：

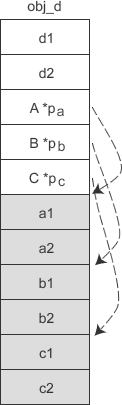

obj_d 的内存模型如下图所示：

D 有三个虚基类，所以 obj_d 对象要额外背负三个指针 pa、pab、pc。

VC解决方案

cfront 的后来者 VC 尝试对上面的方案进行了改进，一定程度上弥补了它的不足。

VC 引入了虚基类表，如果某个派生类有一个或多个虚基类，编译器就会在派生类对象中安插一个指针，指向虚基类表。虚基类表其实就是一个数组，数组中的元素存放的是各个虚基类的偏移。

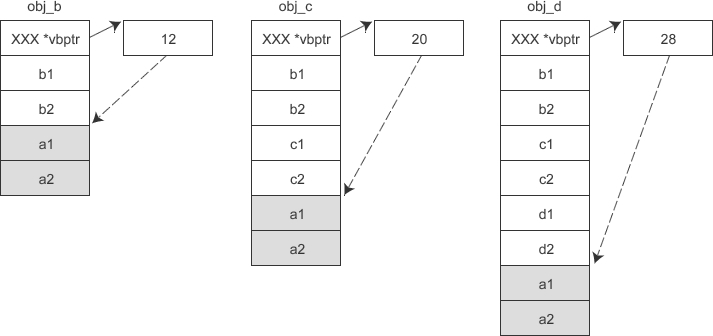

假设 A 是 B 的虚基类，那么各对象的内存模型如下图所示：
